一、上硬下彈

         富有硬性特質(zhì)，帶來專業(yè)的運動質(zhì)感；帶有彈性，有效增加運動緩沖，減輕腳踝、關(guān)節(jié)、韌帶的傷害。

二、均勻反彈

         硅PU創(chuàng)新性的上硬下彈結(jié)構(gòu)，硬性面層保留球有足夠的反彈承托，配合彈性層及加強層的回彈特性，保障球的反彈率在90%以上，滿足專業(yè)運動對球感的要求，從而有效解決PU材料軟質(zhì)表面陷球、粘球、反彈不均勻等缺陷。

三、緩沖減震

        硅PU專為運動設(shè)計的彈性系統(tǒng)，為運動提供實效的緩沖吸收和減震保護，彈性層通過回縮瞬間吸收沖擊力，緩沖后的受壓蓄勢通過加強層形成向上的高回彈力，有效緩減地面對腳踝、關(guān)節(jié)、韌帶的反作用力所造成的運動傷害。

四、防滑起動

       硅PU依據(jù)運動中人體工學(xué)而設(shè)計的合理硬質(zhì)粗糙面層，表面摩擦適中，配合彈而不軟的底層彈性結(jié)構(gòu)，為運動中的起動、變向、跳躍、急停提供充足的摩擦動力，有效解決因表面受濕而引起的打滑現(xiàn)象，保證運動中腳感舒適。

五、變向移動

        硅PU創(chuàng)新性的硬質(zhì)面層為運動中平穩(wěn)、多向、快速的移動需求提供充足的物理基礎(chǔ)，下層通過對彈性體的模量調(diào)整，實現(xiàn)合理的由硬到軟的結(jié)構(gòu)過渡，形成硬中帶彈、彈而不軟的專業(yè)運動結(jié)構(gòu)。

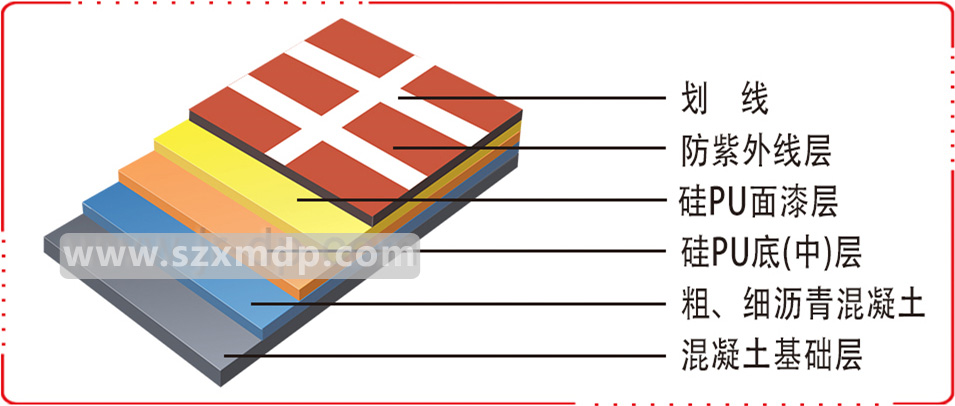

1、基礎(chǔ)處理：基礎(chǔ)要求平整度好，無裂縫、脫皮等情況，瀝青混凝土要求有足夠的強度及密實度。如是水泥混凝土基面的，要在其表面做一道底漆處理。新水泥基礎(chǔ)需在無降水天氣中曝曬20天以上，待水泥地中水份充分蒸發(fā)；舊的水泥地面需進行打磨和補平，保證地面光滑無粉塵，增強球場硅PU層與水泥地面的粘和性。

2、硅PU材料施工之彈性層施工：

彈性層施工前應(yīng)仔細檢查確認基礎(chǔ)處理完后方能進行彈性層施工，彈性層為單組份材料，只需用稀釋劑調(diào)節(jié)合適施工稠度，用齒刮板涂于基面，每道涂刮厚度不能超過2.0mm，每道涂刮時間間隔以前一道干固為準（一般約10小時，具體視現(xiàn)場天氣情況而定）直至涂刮至所需厚度。涂刮時注意流平效果，若不能流平刮齒痕跡，需多加稀釋劑以保證表面流平。若氣溫較低（＜10℃以及相對濕度較低＜60%＝，需加入（3~8%）水?dāng)嚢杈鶆蚝笸抗?，以加速材料固化，減少間隔時間，具體加水量視現(xiàn)場天氣而定，應(yīng)避免在猛然陽光照射下施工。彈性層干固后，用積水法測試表面平整度，積水處修補平整，表面若有粒狀雜物或堆積處需用磨機或其它工具修整平后才能進行加強層施工。

3、硅PU材料施工之面層施工：

面層為雙組份水性材料，必須按規(guī)定比例（A組：B組=9：1（重量比））把兩組份充分攪拌均勻，（配比不準會影響面層的固化效果，直接影響面層的使用性能）加水稀釋施工稠度，一般加入50~80%（TB-205重量計算，根據(jù)現(xiàn)場實際情況而定），用專用噴槍分多道噴涂于加強層面上。需表面粗糙的加入專用砂進行噴涂便可。最低溫度低于5℃不適宜施工，施工后保持10小時無水浸泡。各類球場面層參考做法：

A、籃球場：分三道噴涂，第一、二道加15%（TB-205重量計算）專用砂，每道用量約為0.15kg，第三道不加砂（用量約為0.1kg），加砂時，應(yīng)先將A組份與專用砂攪拌均勻，再加入B組份攪拌均勻，再加水稀釋；三秒禁區(qū)應(yīng)做三道加砂的，一道不加砂（共四道）

B、網(wǎng)球場：分三道噴涂，第一道加30%砂，第二道加20%砂，第三道不加砂。

C、羽毛球、排球場：不加砂噴涂三道。

4、劃線：按標準尺寸量度定位，標出界線位置，用美紋紙沿界線兩邊貼在球場上，用專用劃線漆（TB—207）涂刷于美紋紙間，待表面干后撕掉美紋紙。為雙組份材料，必須按規(guī)定比例（A：B＝9：1）把A、B兩組份充分混合均勻，分兩道涂刷。若球場表面為粗糙面，第一道可加20%面層專用砂涂刷，以防滲邊。
